[Prusa i3] Presento a, KramPrusa3D
#1
Hola a todos, presento en sociedad mi imprusora, la he querido llamar KramPrusa3D
Comence su construccion hace casi dos meses, mas o menos en el año nuevo chino, no sabia ni habia leido nada al respecto, si bien
en los compradores chinos que frecuento si que veia algunas cosas como Pololus, Ramps etc me sonaban esos nombres y poco mas.
Busque y busque materiales y un poco de info, los primeros pasos me llevaron a el grupo de clonewars donde encontre a un chico que
vendia marcos en metacrilato de la i3 y se lo compre, hay empezo y sin frenos este SAV de la imprusion
Compre las partes electronicas que veia necesitaria por ebay y algunas otras cosas en tiendas nacionales, con mucho retraso
en las entregas por las fiestas chinas pero poco a poco la consegui montar y hay esta ya con 3 royos de 1kg gastados a sus
espaldas y cada vez va mejor

resim

resim

Pronto me fui dando cuenta de las deficiencias estructurales de la i3 y hasta el momento buscando mejoras ya hechas y diseñando
otras por mi parte estoy consiguiendo dejarla fina fina.
La primera mejora que realice fue la de los tirantes traseros, si quiero imprimir a 0,1mm y el eje Z valia 2 mm en cada vaiven
no podemos pretender calida de impresion ni paredes lisas

resim

Detalle de la electrónica, cableado, etc

resim

Vista general desde atrás, se puede apreciar el ventilador de la electrónica, es de 70mm, el soporte va en forma de clip sujeto al marco
va alimentado a 5v por lo que tiene el flujo justo para ventilar y que ni haga ruido ni afecte a las impresiones.
Se puede apreciar que no tengo muelles en la cama, con el autolevel no necesito los melles, no hay que ajustar nada a la vez que evito que se desajusten.
Se puede apreciar que en la parte trasera de la cama hay unos soportes para el espejo, esta idea la estoy maquando para no necesitar usar las pinzas o usar solamente delante
asi facilito el quitar y poner el espejo, queda muy comodo este mod

resim

Uno de los grandes dolores de cabeza fue el Hotend, compre el mas barato que había en 3dspaña, no era por ahorrar si no por que quería aprovechar el pedido de otras cosas
y quería imprimir "YA!!" y no tenían disponible mas que ese en 3mm y 0,30, asi que tampoco iba a perder mucho
Lo monte yfue perfecto una cuantas piezas impresas y empezó a fallar, fallo culpa mia por que el PFTE no le puse la contratuerca superior y el reflujo lo levanto
No la puse por que no la llevaba, solo un portaracord, asi que hize un brico y le meti la tuerca con la mala fortuna que parti el PEEK al apretar
Tras una cosas y otras me llego el Allmetal de 3DE pero se atascaba, no imprusaba asi que me lo cambiaron por el Budashnozzle, pero entre tanto yo consegui repar el mio chino
Ahora es una mezcla entre el budash y el jhead, le bautice como Krampnozzle
Va perfecto, imprimo ABS a 250º con la velocidad de la prusa desde el LCD al 150% y sin despeinarse, de momento no he montado el budass Sonrisa
resim

Claro esta que necesita estar bien ventilado, asi que ventilador del cuerpo a tuti plein, el soporte se lo diseñe yo para ajustarlo a mis necesidades
También es esta foto podeis ver el ventilador de capa, diseño propio tambien
resim

Otra de las mejoras que veo imprescindible es la del tensor del eje X, encontré esta en Thingiverse y la adopte, también en el eje Y hay un tensor parecido
Es importantísimo tener los eje bien tensados, por cierto en mis correas puedo tocar música :yeah: de lo tensadas que están.

resim

Esta mejora que encontre en Thingiverse también es interesante, con ella lo que se consigue es quitar vibraciones y descentridades del las varillas roscadas
resim

No os hace mucho ruido de vibración cuando hace rellenos de zonas pequeñas?, a mi me vuelde loco el ruido, asi que a partir de aquí empezaron las mejoras de este tipo
Estas patas que encontré llevan la base atornillable a una mesa/tabla y también se le puede pegar abajo algún tipo de absorvente y antideslizante
resim

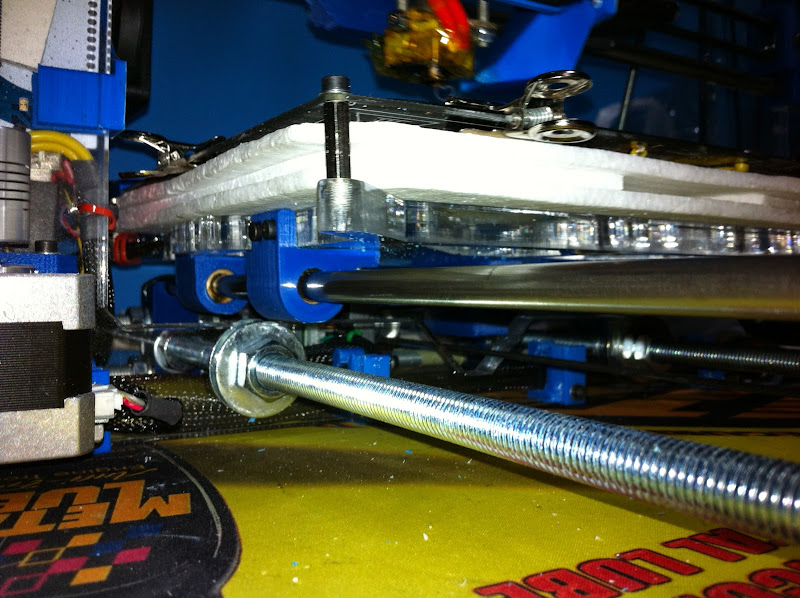

Arto también del ruido, desgaste y muerte de los famosos rodamientos lineales LM8UU decidi pasarme a los casquillos de bronce sinterizado, mi soporte de la cama es para 3 rodamientos
cosa que bien, pero la hace inestable asi que a matar dos pajaros de un tiro, quitar ruido y ganar estabilidad.
He diseñado unos soportes para sujetar los casquillos y que se acoplen al portacama.
resim

Es importante que el montaje sea muy muy preciso ya que los casquillos no tienen la tolerancia de los rodamientos y si no están bien alineados el eje se queda bloqueado
esto requiere mucha paciencia en el montaje, pero una vez bien ajustado y nontado el resultado es espectacular
resim

resim

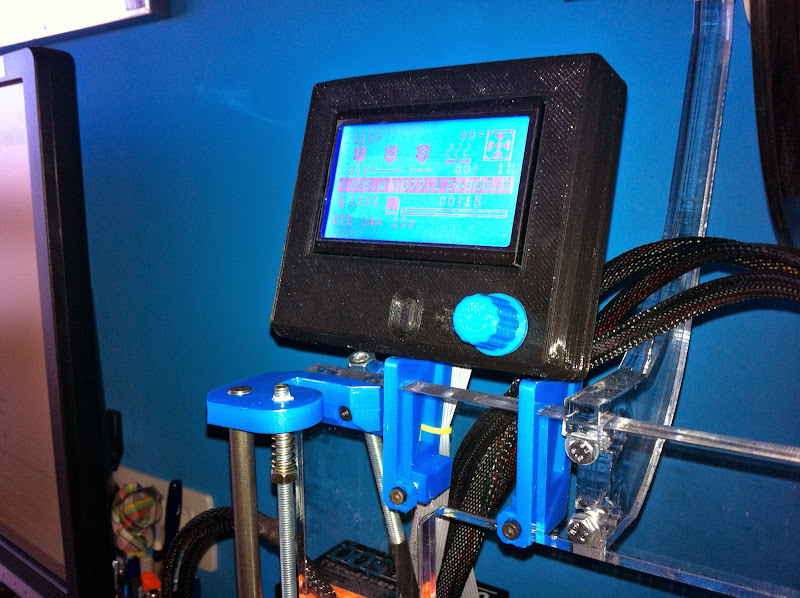

Aquí foto de como esta sujeta la pantalla al marco
resim

Aquí se pueden apreciar los soportes del cable al marco, primero use bridas, pero me gusto esta idea al quedar mejor esteticamente
resim

Actualmente y no se si se aprecia en las fotos, la KramPrusa3D esta dotada de Autoleveling y control de la fuente de alimentación para el encendido y apagado.
Mis diseños y mejoras Prusa i3 en Thingiverse
http://www.thingiverse.com/amancera/designs/
Citar
#2
Enlace de las mejoras utilizadas

Tirantes estabilizadores para el marco
http://www.thingiverse.com/thing:100128

Apoyos del chasis sobresimensionados con plataforma atornillable
http://www.thingiverse.com/thing:277739

Soporte del Ventilador para la electrónica
http://www.thingiverse.com/thing:292283

Conversion rodamientos cama a casquillos de bronce, i3 Version Metacrilato, Para casquillos de bronce sintetizado de 8 x 12 x 20
http://www.thingiverse.com/thing:292272

Clip soporta cables
http://www.thingiverse.com/thing:281791

Soporte LCD Prusa i3 marco metacrilato
http://www.thingiverse.com/thing:281789

Soporte espejo Ikea para cama caliente
http://www.thingiverse.com/thing:281077

Tensor de correa del eje Y
http://www.thingiverse.com/thing:154940

Soporte para los rodamientos superiores de las varillas roscadas eje Z
http://www.thingiverse.com/thing:267632

Soporte para final de carrera (el del eje Y no vale con los casquillos)
http://www.thingiverse.com/thing:150009

Carro del soporte del extrusor con abrazaderas atornilladas para los rodamientos, mejora de las holguras al eliminar las bridas
http://www.thingiverse.com/thing:286647


Si voy encontrando y montando cosas interesantes a mi KramPrusa3D las ire listando también aquí
Mis diseños y mejoras Prusa i3 en Thingiverse
http://www.thingiverse.com/amancera/designs/
Citar
#3
Un montaje estupendo!!

Múltiples mejoras, cables muy ordenaditos (en el metacrilato es imposible esconder nada!)

Un acabado impecable mister Krampman Sonrisa :aplauso:

En cuanto tenga un rato me imprimo tus sujecciones traseras para cristal de Ikea, tus sujetacables y alguna otra cosilla...

Por poner alguna pega... jijii, no me gusta la bobina sobre el marco, pero para gustos los colores
Wiki mi impresora : i3 STRYPER
Thingiverse: LoKuS77
Citar
#4
Joder impresionante jeje aver si subo fotos de mi repermaker montada y funcionando que ya esta casi casi imprimiendo
Citar
#5
Me encanta... ¡ Felicidades !
Citar
#6
Muy pero que muy buen trabajo, si señor.

El tema de los muelles y rodamientos superiores para las roscadas lo tengo fichado desde hace un tiempo, y estuve pensando en implementarlo en mi diseño, pero.. tan buena es la mejora¿?

Los motores son los nema pequeños o me parece a mi¿?
Citar
#7
jukillo escribió:Muy pero que muy buen trabajo, si señor.

El tema de los muelles y rodamientos superiores para las roscadas lo tengo fichado desde hace un tiempo, y estuve pensando en implementarlo en mi diseño, pero.. tan buena es la mejora¿?

Los motores son los nema pequeños o me parece a mi¿?

Ahora que lo dices Jukillo, si, son pequeños. Los míos quedan a 1mm del suelo (casi 5cm de largo, 47 o 48mm).
Esos parecen quedar más altos del suelo, serán de Torque 4, supongo. Tienen pinta de ser de 38mm.
Wiki mi impresora : i3 STRYPER
Thingiverse: LoKuS77
Citar
#8
Son los que montan las makerbot entonces. Lo veo bastante lógico, si usando los casquillos de bronce va bien, son suficiente.
Citar
#9
Hola Krampman,

A ver, la impresora, muy chula, francamente :aplauso:

Ahora las críticas: por favor, para los 'pobres buscadores thingiverseros de piezas', ¿podrías colocar las referencias de Thingiverse de las piezas que has usado? Nos ahorrarías mucho tiempo :roto2:

Y si puedes poner la referencia donde comprastes los casquillos, ....... sería genial Mola

Gracias por adelantado, te está quedando una señora impresora
La impresión 3D casera no es una ciencia exacta: a las mismas entradas y ejecutando el mismo proceso, no siempre sale el mismo resultado .... para desconsuelo de los que sólo queremos conseguir imprimir en 3D :(
Citar
#10
Bueno, gracias por la aceptación de mi maquina, es como mi nena asi que me alegra que os guste.

Acabo de llegar a casa, asi que os contesto mas o menos a las inquietudes.

- El royo encima, a mi tampoco me gusta, pero de momento no he encontrado otro sitio mejor y sin que me toque hacer un brico.

- La mejora de los rodamientos superiores, no se cuanto mejora, pero queda pijo y molon, eso mejora su autoestima Guiño

- Estos NEMA17, según he ido viendo después si que son pequeños, no obstante, como indico ya llevo unos kilos impresos sin el mas minimo problema, en el eje Y, como los casquillos están muy bien ajustado va suave suave
asi que tampoco necesita mucha fuerza.

- Los casquillos los compre en una ferretería industrial local, pedirlos de 8 x 12 x 20 y listo
Mis diseños y mejoras Prusa i3 en Thingiverse
http://www.thingiverse.com/amancera/designs/
Citar
#11
krampman muy bonita y muy currada, gracias por los links y comentarios me han servido de ayuda Gran sonrisa
Citar
#12
Hola Krampman,

Muchas gracias por los enlaces :aplauso: , algún día espero que la mía esté tan impecable como la tuya Mola

Saludos
La impresión 3D casera no es una ciencia exacta: a las mismas entradas y ejecutando el mismo proceso, no siempre sale el mismo resultado .... para desconsuelo de los que sólo queremos conseguir imprimir en 3D :(
Citar
#13
Un trabajo impresionante
Felicidades Krampman
Una pregunta como solucionaste el tema del jhead yo he tenido dos veces el mismo problema
Que software utilizas y que configuraciones
Yo he tenido unos problemas con el extrusor y de momento con el SAV


Enviado desde mi iPhone con Tapatalk
Citar
#14
homer32 escribió:Un trabajo impresionante
Felicidades Krampman
Una pregunta como solucionaste el tema del jhead yo he tenido dos veces el mismo problema
Que software utilizas y que configuraciones
Yo he tenido unos problemas con el extrusor y de momento con el SAV


Enviado desde mi iPhone con Tapatalk

El Jhead que compre es el que lleva la toma de racord para bowden, cuando lo monté no sabia ni tenia ni idea que el tubito interior de PFTE tenia que ir sujeto, yo no use el bouden y lo meti talcual
Claro esta que la holgura que quedo hizo que se atascase, para corregirlo corte la tuerca del racord, la hice una muesca y la atornille, casi tan fuerte que degollé el Peek del Jhead.
El primer intento de reparación fue con nural, intento fallido asi que busque otra solución.

En las fotos esta el asunto, una arandela de ala ancha, la corte en triangulo y unos agujeros, la placa de abajo, lo de cobre es por que tenia ese trozo a mano, no importa si es aluminio o lo que sea
resim

La arandela entre el peek y el cubo del nozzle
resim

El anillo ese blanco es par que quede centrado el peek y no coja holguras, es de un trozo de teflón que tenia
resim

Y a imprusar sin parar, kilos y kilos



homer32, uso Repetierhost y slicer, configuraciones a cuales te refieres?
Mis diseños y mejoras Prusa i3 en Thingiverse
http://www.thingiverse.com/amancera/designs/
Citar
#15
Ok gracias lo provare cuando tenga un poco de tiempo



Enviado desde mi iPhone con Tapatalk
Citar
#16
Una duda krampman, la GLCD la usas con repetier¿?
Citar
#17
Por norma general la uso con Repetier, en ocasiones desde la SD, si tengo que usar el pc o voy a hacer mantenimiento de algo
Mis diseños y mejoras Prusa i3 en Thingiverse
http://www.thingiverse.com/amancera/designs/
Citar
#18
No te dio problemas ni nada? es que estuve leyendo gente que no le funcionaba con repetier.
Citar
#19
jukillo escribió:No te dio problemas ni nada? es que estuve leyendo gente que no le funcionaba con repetier.

Por esa parte ningún problema, además la uso para cambiar filamento, acelerar, pausar etc, todo mientras Repetier la envía datos de impresion
Mis diseños y mejoras Prusa i3 en Thingiverse
http://www.thingiverse.com/amancera/designs/
Citar
#20
Ok, gracias por la info. Me acabo de pillar una por 14,55 eur, a ver que tal sale.
Citar
