[PROYECTO] CNC Laser 3W Diodo
#1
resim

En los últimos meses llevo dándole vueltas a cual podría ser una maquina interesante y compañera de mi Fresadora CNC. Siempre me ha parecido interesante el mundo de las maquinas laser, pero también resulta ser relativamente caro. No obstante y dado que dispongo de una cnc de corte, me ronda el tener otra de un tipo diferente pero que no me lleve un gran coste ni tampoco que no necesite mucho espacio. Por tanto, la idea pasa por realizar algo similar a este proyecto que se hizo en Kickstarter por la época de verano: https://www.kickstarter.com/projects/153...r-engraver

Resulta ser una cortadora laser cnc "portable", realizada con los mínimos elementos y usando un laser de 3W, algo que empieza a ser realmente interesante. Mi idea es basarme en esa idea, usar el mismo laser, y montar un chasis similar, pero tirando al menor coste en lo máximo posible. No obstante, el laser lo tengo localizado y sera un tercio del coste total de toda la maquina con bastante facilidad.

Lo ideal seria que la gente que ha realizado ese proyecto pudiera venderme el laser, y la electrónica de control, pues sin buscar mucho, no he dado con soluciones que me resulten interesantes.

Bien, con una idea inicial, me gustaría dividir el proyecto en 3 fases, pues sera en lo que invierta algo de dinero en los próximos meses, pero necesito de vuestra ayuda para poder encontrar la solución a diferentes puntos en los que aun no lo tengo claro.

Las 3 fases de las que hablo, y las que contemplan 3 grandes inversiones, serán las correspondientes a Chasis, Electrónica y Laser. Intentando montar la maquina con unos 400-450 (deseando que sea lo mas cercano posible a 400 o menos) las 3 fases serian un tercio del coste total. El Laser tiene un coste de entre 100-150€. El chasis, que pretendo montarlo usando perfil del 20, se llevara entre 70-130€ y el resto corresponderá a la electrónica, basada con bastante seguridad en Arduino. 3 grandes fases que son casi independientes unas de otras, y que de cara a si alguien mas quiere montar tal maquina, podrá hacer el gasto de forma gradual y a la vez, empezar a trabajar, siendo la fase inicial, la correspondiente al chasis. Descarto el usar la pieza de metacrilato como la del proyecto por no tener medidas y que se trata de una pieza relativamente grande y con corte a medida, esto no resulta barato.


Mis puntos flojos actualmente:

- La electrónica y el driver de control del laser.
- Algunas partes mecánicas del chasis. Dado que el chasis lo intentaría hacer en la mayor totalidad posible con perfil del 20, durante su montaje pueden surgir mas problemas relacionados con piezas que se tengan que hacer.

Los puntos fuertes:
- Creo que el objetivo del coste es factible lograrlo y mas aun si me ayudáis :one:
- El resultado del montaje nos da una maquina que la podemos guardar sin que ocupe espacio, y sea portable.

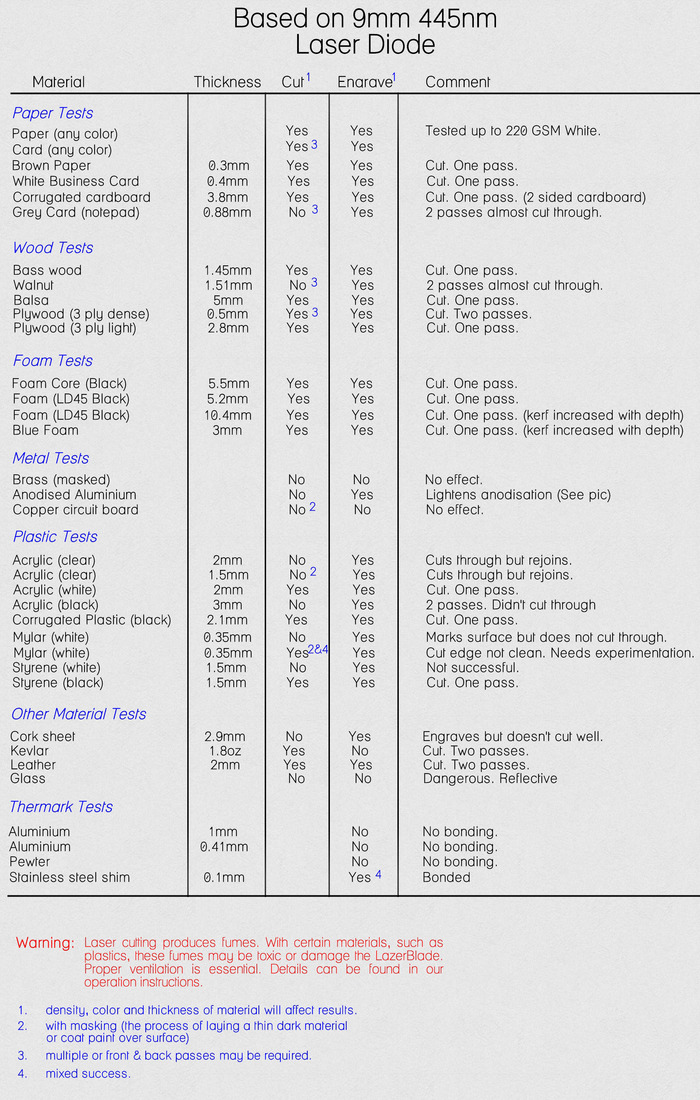

Dejo una lista de materiales que corta el laser de 3W:
resim

Diodos:

2W: https://sites.google.com/site/dtrlpf/hom...140-didoes
3W: https://sites.google.com/site/dtrlpf/hom.../9mm-445nm

** Entre las diferentes opciones, esta la del driver controlador, así que ese punto podría estar medio resuelto.
Citar
#2
Me estoy poniendo tontorrón... Gaydude

Aquí estoy para lo que haga falta, dentro del tiempo disponible que tenga.
Citar
#3
Y si pones el láser a la CNC??
Que inconvenientes tiene??
Citar
#4
Diodos:

2W: https://sites.google.com/site/dtrlpf/hom...140-didoes
3W: https://sites.google.com/site/dtrlpf/hom.../9mm-445nm

** Entre las diferentes opciones, esta la del driver controlador, así que ese punto podría estar medio resuelto.
Citar
#5
cansi22 escribió:Y si pones el láser a la CNC??
Que inconvenientes tiene??

Que este nuevo chasis me permite un area de corte de hasta tamaño A3
Citar
#6
Las piezas impresas que lleva ni son muchas ni son complicadas. Se podría mirar o bien de imprimirlas, o bien buscar algo similar en mecanizado.
Citar
#7
NO me preocupa las piezas, lo unico la pieza que va en la estructura del laser, esa si que habra que imprimirla.
Citar
#8
Exactamente, que piezas son las que se necesitan para montar estas poleas?

resim

Aparte de las poleas estas llamadas timing pulley, las cuales no se aun que modelo coger, que mas lleva? simplemente un tornillo? no llevan ningun rodamiento por dentro?
Citar
#9
Esas exactamente parece que no lleven nada dentro. Quizás sea un tornillo con cuello nada más. Y si llevan, los rodamientos son micro micro..

Las que yo te comenté llevan dos y un separador de nylon:

resim
Citar
#10
Nombre de la polea de plastico y el del rodamiento?
Citar
#11
Encontre esta web, donde realizan la ide que tenia yo pensada con perfileria.

http://joshuavasquez.com/docs/jVasquez/P...oreXY.html

El resultado final sera algo similar a esto:

resim

No tan estético, porque no tengo medios para tener un buen acabado, pero básicamente, sera algo así cambiando el eje Y. En vez de tener ambas varillas lisas en el eje horizontal, yo las colocare en el vertical.

Esa web tiene una lista de materiales, y a ver si saco en claro que piezas componen esto:

resim
Citar
#12
Esta basado en el sistema corexy, si no recuerdo mal en la página de corexy viene detalladado cada material con su referencia.

Saludos
Citar
#13
Esas poleas yo las tengo registradas como idler pulley, nada de otro mundo.

A qué te refieres con lo de las varillas lisas? ese modelo lleva en x y en y.
Citar
#14
A que iran puestas una encima de la otra, no como salen en esa foto.

He visto la lista de la web de corexy. Voy reuniendo info, que lo que usan no es muy caro pero si sumas, aun se lleva un buen cacho del presupuesto
Citar
#15
SDP/SI A 6T16M018DF6005 2 Timing Pulley, 18T MXL $5.81 $11.62 Drive pulleys
A 6M16M018DF6006 8 Timing Pulley, 18T MXL $3.67 $29.36 Idler Pulleys
S99GGFM050605 16 Bushing, 5mm ID, 6mm OD $1.22 $19.52 Idler Pulley Bushings 16?????
A 9X25M0420 8 Shoulder Screw, 5mm OD, 20mm L, M4 $2.83 $22.64 Idler Pulley Posts

Esto ya suman unos 84$

Y me faltarían 2 poleas sin dientes, que las podría hacer con rodamientos y arandelas. Y la correa.

+ 21€ aprox de perfil y accesorios + 8 de envio = 30€

+ 16€ de varilla lisa 8mm: 4 piezas.

+ 4 rodamientos SCU, no se si 2 serian dobles.

+ 120€-140€ del laser.

+ las gafas protectoras.

+ La electrónica y motores

+ Diversas piezas de aluminio, unos 20€

+ Tornilleria: 10€
Citar
#16
Vamos por los 300 más o menos..
Citar
#17
350€ he calculado a groso modo. De los cuales 1 bloque es el laser, y el resto chasis. Se puede empezar a montar con 150€. Empezare a pedir cosas en los próximos dias
Citar
#18
Pero planeaste ya el tema de las escuadras para anclar motores y poleas¿?
Citar
#19
Si, esta en mente.
Citar
#20
¿Que laser me haría falta para hacer un 'engraving' de la capa de 35 micras (um) de cobre de una baquelita?

Sí, estoy pensando en darle uso de una CNC para fabricación de PCB.
Citar
