Hotend y Heatbed a 24v y mejora de la RAMPS
#1
Buenas a todos. Aún no recibido ninguna pieza para montar la prusa, pero me he leido tantas cosas sobre problemas y mejoras, que se me ha ocurrido mi propia mejora.

Alimentar el Hotend y el Heatbed a 24 voltios tiene algunas ventajas claras. Se calientan más rápido hay menos pérdidas y podemos usar conductores de menor sección. Por otro lado, según parece, la RAMPS 1.4 tiene algunos problemas; no incluye diodos de retorno, el fusible de la heatbed se calienta mucho pudiendo llegar a arder :zplatano2: , los conectores no son los adecuados para las intensidades que se manejan y los transistores mosfet tiene una resistencia en conducción algo más elevada de lo que sería razonable. Se puede modificar la RAMPS para que funcione a 24v, pero hay que cambiar muchos componentes (http://rigidtalk.com/wiki/index.php?titl..._1.4_board) y aún con ésto no solucionamos los problemas intrínsecos de la RAMPS. Con ésta solución que se me ha ocurrido alimentamos hotend y heatbed a la tensión que estimemos oportuna y solucionamos los problemas de la ramps, por contra los drivers de los motores paso a paso se seguirían alimentando a 12 voltios y hemos de añadir otra placa a la electrónica.

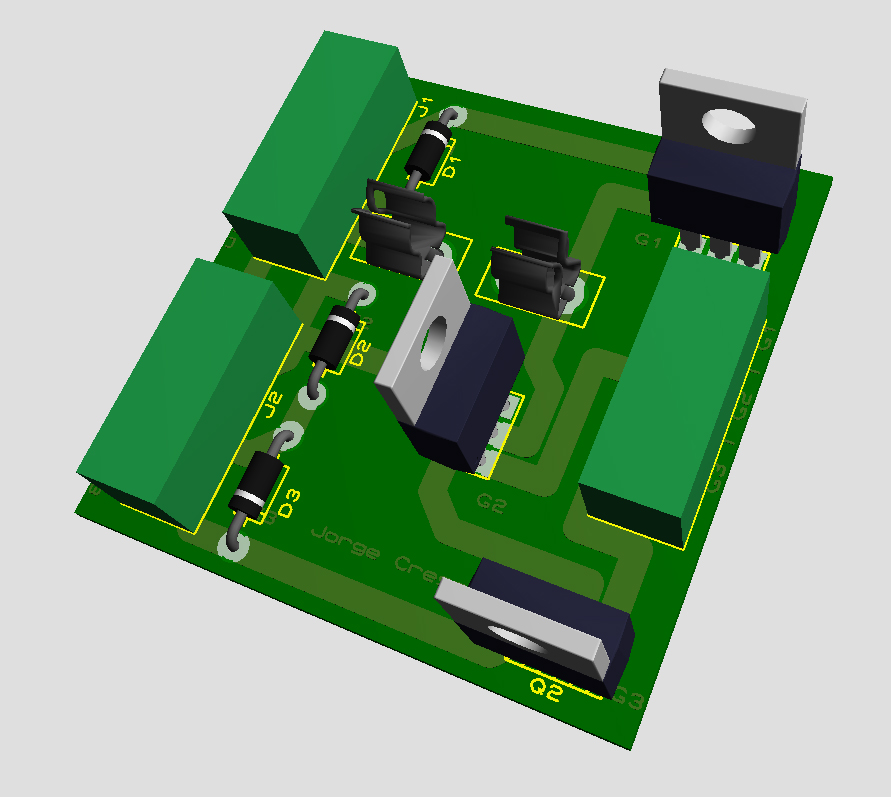

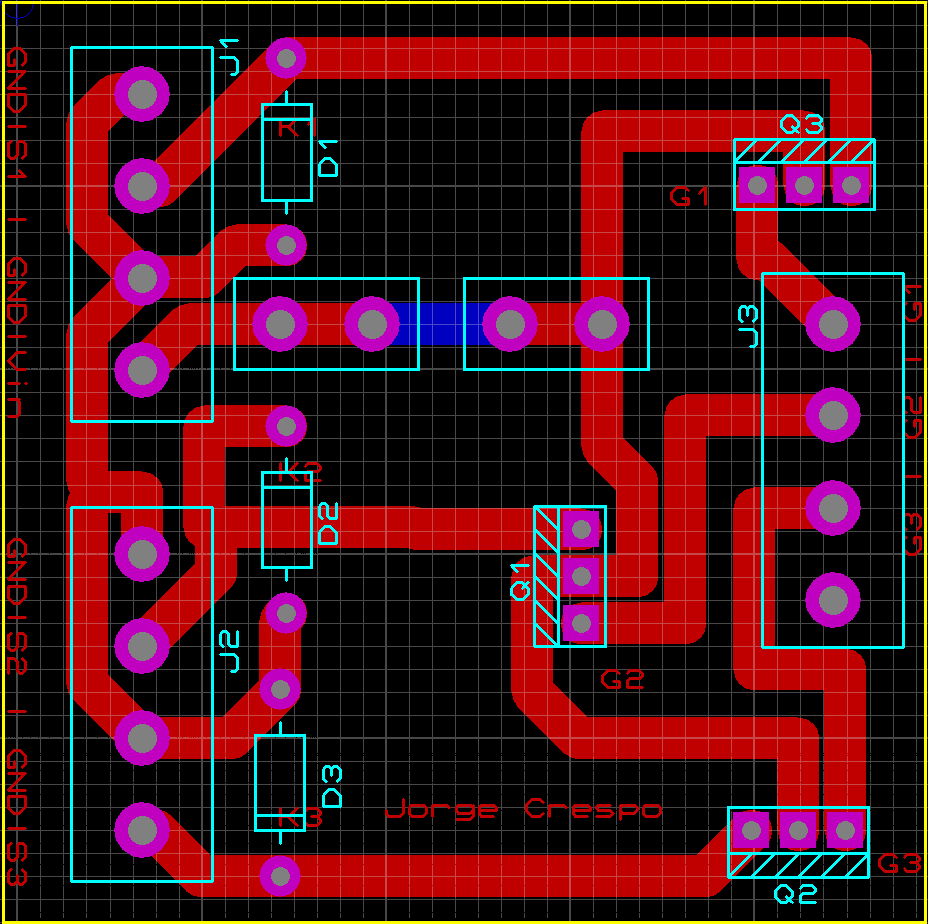

Mi solución es un sencillo circuito. Para montarlo simplemente hemos de soldar tres cables a la RAMPS, a las puertas de los 3 transistores, y llevarlos a los conectores G1, G2 y G3 de la placa, alimentar la placa por Vin y GND y alimentar la cama y el/los extrusores por las salidas S1, S2 y S3. La placa tiene tres circuitos, cada uno con un transistor con empaquetado TO-220, le podemos poner el que queramos y 1 diodo de retorno. También le he puesto 1 fusible estándar de cartucho de 20x5mm que debería ser de unos 15A. Añadir que he colocado los transistores de modo que tengán espacio de sobra para un buen disipador.

resim
resim
resim
https://www.dropbox.com/s/93nxjszkdjvm44...a.BMP?dl=0
https://www.dropbox.com/s/14khsbytjhu77q...2.bmp?dl=0


Evidentemente se le pueden montar componentes con varias referencias distintas, un ejemplo que creo funcionaría bien y es relativamente barato sería:
Diodos 1N4003 - http://es.farnell.com/fairchild-semicond...dp/1700910
Transistores BUK BUK954R8-60E - http://es.farnell.com/nxp/buk954r8-60e/m...dp/2254188
Terminales 4 contactos espaciado 5mm - http://es.farnell.com/multicomp/ma522-50...dp/1708100
Portafusibles cartucho 5mm - http://es.farnell.com/cooper-bussmann/1a...dp/1651775
Fusible 15A cartucho 5x20mm - http://es.farnell.com/littelfuse/0217015...dp/1354581


¿Que os parece? ¿Lo montaríais en vuestra impresora o es añadir otra placa tontamente? ¿Cambiaríais algo?
