Empezar con SMD
#1
Me gustaria empezar con las primeras tomas de contacto con componentes SMD. ¿Alguien me echa una mano? ¿Empiezo directamente con los 0805? ¿Algunas PCB de proyectos sencillos para mandar fabricar y empezar?

De paso he encontrado estos packs baratos de componentes para empezar a surtirme (resistencias y condensadores 0805):

http://www.ebay.com/itm/110941312626
http://www.ebay.com/itm/190876551875
  Responder
#2
Son los smd mas grandes? Un soldador con punta plana te recomiendo o una muy finita (por no decir soldador nuevo) y muuuuuucha paciencia para empezar, luego componentes :p

Creo que hay pcbs para practicar, me suena haberlas visto hace mucho tiempo
-> Mi CNC de escritorio CNCDesktop 500 -> https://www.spainlabs.com/foros/tema-Fresadora-Desktop-CNC-500
-> Laboratorio de Fabricación Digital Maker: https://www.lowpower.io
--> Twitter: https://twitter.com/Grafisoft_ES  | IG: https://www.instagram.com/lowpowerio/
  Responder
#3
Si nunca has probado SMD, igual mejor que empieces por 1206, son un poco más grandes que 0805 y se sueldan mejor con soldador.
  Responder
#4
Ok, lo tendre en cuenta.

Aunque ahora que empiezo a pensar... Creo que tener una insoladora seria mejor antes que los componentes.

Cuanto mas tengo, mas me falta...
  Responder
#5
Pasar a smd salvo que precises hacer diseños que ocupen muy poco, no merece la pena
-> Mi CNC de escritorio CNCDesktop 500 -> https://www.spainlabs.com/foros/tema-Fresadora-Desktop-CNC-500
-> Laboratorio de Fabricación Digital Maker: https://www.lowpower.io
--> Twitter: https://twitter.com/Grafisoft_ES  | IG: https://www.instagram.com/lowpowerio/
  Responder
#6
Pasar a smd es casi obligatorio:

muchos circuitos integrados solo se encuentran en formato smd sin tener su equivalente en formato dip, por lo que si quieres usarlos no queda otra que usar smd y muchas veces poner componentes pequeños a su alrededor.

A la hora de montar una placa en casa es mucho más cómodo (aunque no lo parezca) soldar smd que dip, no hay que dar la vuelta a la placa, cortar las patas, etc.. y con unas buenas pinzas soldar componentes smd suele ser fácil.

Si quieres que te monten una placa es mucho más barato si ésta lleva smd que dip, el dip por lo general muchas pequeñas empresas que se dedican a montar pcbs lo tienen que hacer a mano, con el incremento de coste.

Según aumenta la frecuencia de un circuito los componentes han de ser más pequeños, por lo que smd es la evolución natural.

El tema del espacio reducido es fundamental, menor tamaño de pcb = menor coste de pcb, y para integrar la electrónica en las cosas que hacemos pues viene mejor una placa más pequeña y de menos peso que una mucho mayor.

Cualquiera que piense hacer sus placas de electrónica en su casa pues es mejor que vaya pensando en pasarse a smd, aunque no lo parezca son todo ventajas respecto al dip.

Teniendo sitios como Itead donde se pueden pedir pcbs con acabado profesional a bajo coste ya no es tan necesario tener la insoladora en casa, la única ventaja de tenerla es que no tienes que esperar para que te manden la placa, pero también se está muy limitado con las placas que se pueden insolar en casa.
  Responder
#7
Estoy de acuerdo contigo en gran parte, pero no lo veo una necesidad obligatoria pasarse a smd. Cuando tienen que morir a que un componente solo esta en formato smd pues es lo que hay, pero para aplicaciones de ir por casa, no es necesario salvo requisito indispensable de tamaño.

Por cierto, ya puestos en materia, podriamos comentar todo lo necesario para trabajar con smd. Packs de componentes, herramientas, soldadores, puntas para el soldador, etc etc.

Si que veo logico que en nuestra evolucion personal, llegara un momento que digas, voy a pasarme a smd. Por logica, poco a poco vas haciendo cosas mas complejas, y el cambiar a esto es un paso natural en la trayectoria de los que nos dedicamos a la electronica. Pero como algo obligatorio, no me lo parece.
-> Mi CNC de escritorio CNCDesktop 500 -> https://www.spainlabs.com/foros/tema-Fresadora-Desktop-CNC-500
-> Laboratorio de Fabricación Digital Maker: https://www.lowpower.io
--> Twitter: https://twitter.com/Grafisoft_ES  | IG: https://www.instagram.com/lowpowerio/
  Responder
#8
Herramientas imprescindibles, herramientas recomendadas, servicios de prototipado.. Es todo un mundo que yo de momento no conozco.
  Responder
#9
Lo que ves en las imagenes de aquí es lo necesario: http://webdelcire.com/wordpress/archives/1601 un soldador con punta fina (mínimo jbc 14s), plataforma, unas buenas pinzas, malla de desoldar por si se nos unen pines, estaño fino (a mi me gusta0.5 mm) y flux.

Para desoldar integrados una estación de aire caliente aoyue (sobre 70 euros) viene muy bien.

Como todo el mundo empecé haciendo los pcbs con componentes dip, y después de algunos años montando placas ni me planteo usar un componente dip cuando puedo usar smd en su lugar, es mucho más cómodo trabajar con smd que con dip, a no ser por temas de disipación de potencia no hay ningún motivo para usar dip en lugar de smd.

El smd al principio parece más difícil y asusta, pero una vez que te pones a usarlo ves que dificultad tiene poca, tamaños de componentes 1206, 0805 son fáciles de soldar a mano, 0603 también lo suelo montar en casa, y los integrados con un paso de pines pequeños se sueldan con un poco de práctica (ver el vídeo del enlace anterior).
  Responder
#10
Pff... yo ni de coña me veo soldando SMD.
  Responder
#11
Lo de la cinta de desoldar nunca me ha gustado... en los vídeos los ves apoyando la cinta donde se amontona el estaño y poniendo la punta del soldador se va casi todo, pero yo soy incapaz de retirarlo así. ¿Hay algún truco? ¿O es que la cinta que uso (Goot) no vale?
  Responder
#12
Lo único que hay que hacer es darle flux a la cinta y ponerla sobre la parte a desoldar con el soldador encima, y suele llevarse todo el estaño sobrante como muestra en el vídeo. Cinta cualquiera suele valer, suelo comprar las más baratas que veo y sin problemas.
  Responder
#13
que video?
  Responder
#14
  Responder
#15
esta bien ese video, me suena ya haberlo visto. Hay otros que te enseñan mas tecnicas, sobretodo de las de soldar todos los pines a la vez de 1 pasada, con otro tipo de puntas.

pero bueno, la verdad es que si eres un poco mañoso y con ese video, seguro que puedes intentar SMD.
  Responder
#16
Pillado todo esto :zpalomitas:



20pcs SMD SMT 0603 Series LED LEDs Super Ultra Bright Lamp Light DIY Red New 0,89 EUR
[Imagen: sku085892_2.jpg]

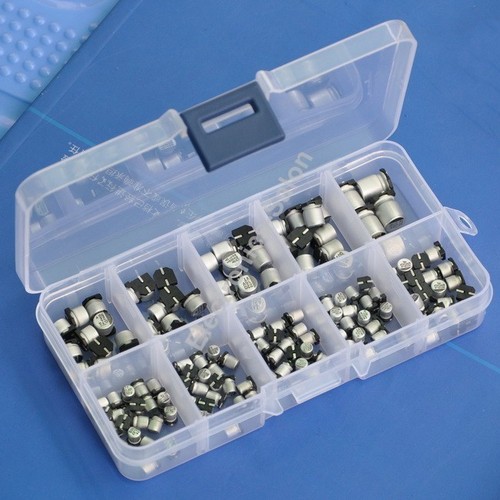

SMD Electrolytic Capacitors Assorted Kit 7,31 EUR
[Imagen: %24(KGrHqIOKjYE40toIP!(BO,ZVu(2Pw~~60_12.JPG]


SMD 0805 0-10MO 50value Chip Resistor + 2.2pf-1uf 32value Capacitor Kit Set DIY 5,29 EUR
[Imagen: %24T2eC16ZHJH0FG02(FhDJBSDH)oggIw~~60_57.JPG]


144# SMD LED 0402 :white, Warm white, red, blue, yellow, orange, green
[Imagen: %24(KGrHqN,!nUFH9rr4V+OBSHJP5N53g~~60_12.JPG]


6value 300pcs SMD LED 0603 Superbright LEDs Assorment Kit 8,04 EUR
[Imagen: %24(KGrHqRHJE0FG9fOZK37BRy!7D04c!~~60_12.JPG]


0805 1% 1/8W Chip SMD SMT Resistor Assortment Kit 800pcs (16 pcsx 50value ) 2,23 EUR
[Imagen: %24T2eC16NHJGYFFku9-Bh3BRbmOtGBf!~~60_12.JPG]


1pc 50g BEST Soldering Solder Flux Paste 63/37 25-45um 2,42 EUR
[Imagen: %24(KGrHqR,!kwE+5)HdV(cBP+nt6Y2oQ~~60_12.JPG]
  Responder
#17
[Imagen: smdledsxy1.jpg]
  Responder
#18
graciass
-> Mi CNC de escritorio CNCDesktop 500 -> https://www.spainlabs.com/foros/tema-Fresadora-Desktop-CNC-500
-> Laboratorio de Fabricación Digital Maker: https://www.lowpower.io
--> Twitter: https://twitter.com/Grafisoft_ES  | IG: https://www.instagram.com/lowpowerio/
  Responder
#19
Enlace a unas pinzas para los smd???
-> Mi CNC de escritorio CNCDesktop 500 -> https://www.spainlabs.com/foros/tema-Fresadora-Desktop-CNC-500
-> Laboratorio de Fabricación Digital Maker: https://www.lowpower.io
--> Twitter: https://twitter.com/Grafisoft_ES  | IG: https://www.instagram.com/lowpowerio/
  Responder
#20
grafisoft escribió:Enlace a unas pinzas para los smd???

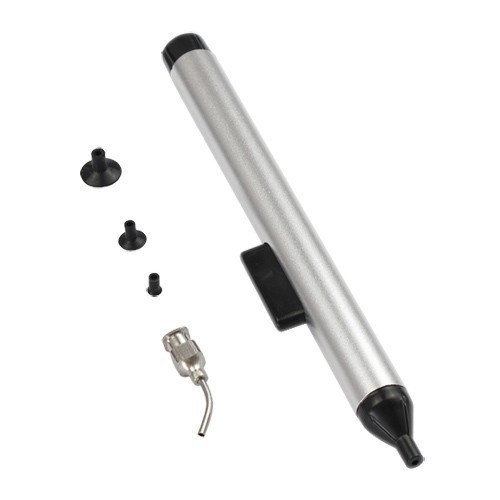

Tengo esto pendiente para probarlo:

0,95 EUR
[Imagen: %24(KGrHqF,!q8FIPu(GQ92BSKn)Ur9)g~~60_12.JPG]

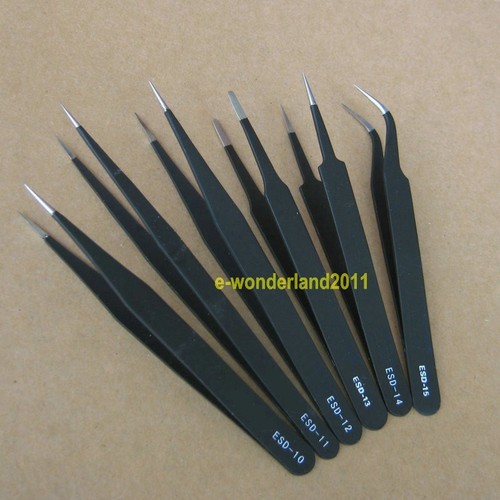

Y pinzas...

2,18 EUR
[Imagen: %24(KGrHqZ,!rQFGtk)9Zt+BRtkd-8PiQ~~60_12.JPG]

5,08 EUR
[Imagen: %24T2eC16NHJIYFHOYqR61dBSOZ4qjRtQ~~60_12.JPG]
  Responder
